Ультразвуковой комплекс очистки и консервации подшипников и других деталей.



Продается эксклюзивный Ультразвуковой комплекс для очистки и консервации в масле подшипников и других деталей с обеспечением доработки под требования Заказчика.

Ультразвуковой комплекс предназначается для мойки при температуре до 80ᵒС и консервации в масле при температуре до 160ᵒС подшипников и других деталей.

Размеры подшипников Ø700х160 мм, масса 230 кг. Одновременно могут мыться с последующей консервацией 2 подшипника и другие детали массой до 300 кг.

Ультразвуковой комплекс обеспечивает следующий техпроцесс:

Моющая жидкость заливается в ванну с подогревом и включается ее нагрев до заданной температуры. Также в другую ванну с подогревом заливается масло и включается его нагрев до заданной температуры. Моющие детали могут замачиваться в ванне вместе с подогревом моющей жидкости, а могут сразу помещаться в ультразвуковую ванну. После нагрева моющей жидкости до заданной температуры моющая жидкость перекачивается в ультразвуковую ванну и запускается процесс ультразвуковой очистки на заданное время. По окончании очистки моющая жидкость возвращается в ванну, в которой она подогревалась, а в ультразвуковую ванну закачивается нагретое масло и включается ультразвук на время консервации. По окончании консервации масло перекачивается в ванну, в которой оно нагревалось. Законсервированные детали вынимаются и складируются в отведенном для этого месте. Процесс мойки и консервации выполняется автоматически кроме операций загрузки и выгрузки деталей и заполнения ванн с подогревом моющей жидкостью и маслом.

Для слива отработанных моющей жидкости и масла предусмотрены отдельные бустерные емкости нужного объема.

18 трубчатых ультразвуковых излучателя мощностью 1000 Вт каждый разбиты на три группы по 6 шт. в ряду. Между рядами размещаются корзины с моющими деталями.

Каждый ультразвуковой излучатель соединяется со своим ультразвуковым генератором, которые размещены в отдельном шкафу. В шкафу размещены также силовая автоматика управления питанием, промышленный компьютер для управления всем ультразвуковым комплексом. Шкаф может быть  удален от ультразвуковой ванны до 8 м.



Характеристики Ультразвукового комплекса в базовой конфигурации:

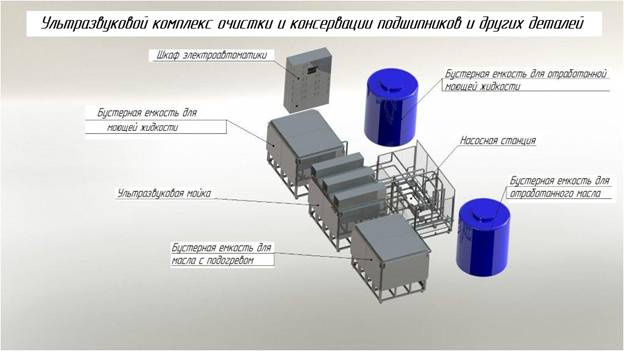

Состав: - Ультразвуковая ванна

              - Ванна с подогревом для моющей жидкости

              - Ванна с подогревом для масла

              - Бустерная емкость для отработанной моющей жидкости

              - Бустерная емкость для отработанного масла

              - Насосная станция

              - Шкаф с ультразвуковыми генераторами и силовой автоматикой

              - Корзина для моющих деталей (две штуки)



Ультразвуковая ванна:

- внутренние размеры 1800х1380х1000 мм.

- объем полезный   ̴ 2,2 м. куб.

- ультразвуковая мощность 18 кВт

- ультразвуковые излучатели трубчатые 18 шт. мощностью 1 кВт каждый

- ультразвуковая частота 25 кГц

- нагреватель 33 кВт, 11 фольговых конфорок размером 300х400 мм по 3 кВт каждая



Ванны с подогревом:

- внутренние размеры 1800х1380х1000 мм.

- объем полезный   ̴ 2,2 м. куб.

- нагреватель 33 кВт, 11 фольговых конфорок размером 300х400 мм по 3 кВт каждая

Ультразвуковой комплекс оснащен таймером, регулятором температуры нагрева, регулятором мощности, фильтрацией и циркуляцией моющего раствора.

Конструктивные особенности

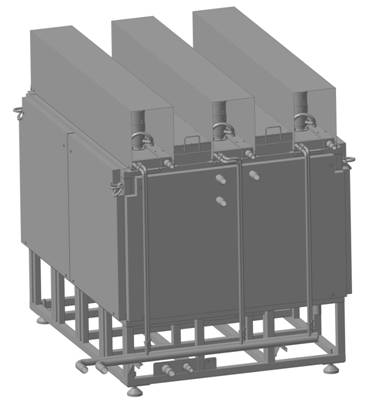

Все три ванны конструктивно однотипны. Ванна помещается в каркасе, сваренном из прямоугольных труб и обшитом снаружи кожухом с утеплителем. Ванна устанавливается на поддоне. Между поддоном и дном ванны расположены 11 конфорок на подпружиненном основании. Ванны закрываются крышками с утеплителями.

Базовый ультразвуковой комплекс может быть поставлен Заказчику через четыре месяца после получения аванса.

Рекомендованные Варианты применения ультразвукового комплекса кроме базового.

1.     Ультразвуковой комплекс дорабатывается под следующий техпроцесс. Детали замачиваются в одной из бустерных емкостей, после замачивания перемещаются в ультразвуковую ванну, в которой производится мойка с применением ультразвука, после мойки детали перемещаются в следующую ультразвуковую ванну для полоскания с применением ультразвука и, наконец, детали перемещаются в третью ультразвуковую ванну для консервации.

Реализация предлагаемого техпроцесса потребует обе ванны с подогревом дооснастить ультразвуковыми излучателями с соответствующей электроникой.

Предлагаемый Ультразвуковой комплекс может быть поставлен Заказчику через шесть месяцев после получения аванса.

2.     После дооснащения двух ванн с подогревом ультразвуковыми излучателями с соответствующей электроникой можно использовать все три ванны как независимые для очистки различных деталей с оснащением ультразвуковых ванн соответствующими корзинами.



Реализация предлагаемого техпроцесса потребует обе ванны с подогревом дооснастить ультразвуковыми излучателями с соответствующей электроникой и дооснастить соответствующими корзинами.

В этом случае все три Ультразвуковые ванны или каждая по отдельности могут быть поставлены Заказчику через шесть месяцев после получения аванса.



3.     При доработке предлагаемых ультразвуковых моек под требования Заказчика можно рассматривать следующие дополнительные функции:

- установку лифта;

- изменение или добавление другой ультразвуковой частоты;

- иное расположение ультразвуковых излучателей.



Цена: договорная.
